Structural diagram of conventional back-illuminated CMOS image sensor
Structural diagram of the "Exmor RS" stacked CMOS image sensor

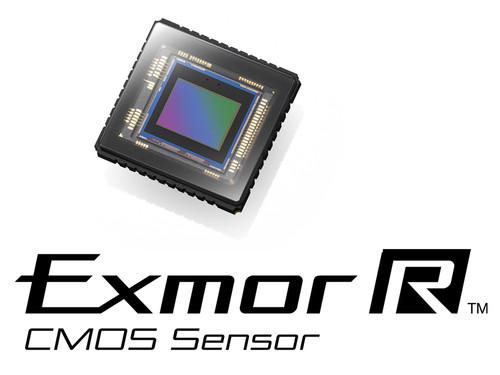

และเพื่อการโปรโมทให้เป็นที่รู้จัก และจดจำได้ง่ายขึ้น ทาง โซนี่ ได้ตั้งชื่อตัว BSI CMOS (Back-illuminated CMOS Sensor) ซึ่งเป็นเซ็นเซอร์ที่เพิ่มประสิทธิภาพในการรับแสงโดยเฉพาะที่สภาวะแสงน้อยขึ้นมาเสียใหม่โดยใช้ชื่อว่า Exmor R CMOS เชื่อว่าผู้ที่เล่นกล้องหรือชื่นชอบกล้องมือถือเป็นต้องเคยได้ยินอย่างแน่นอน และ ณ ชั่วโมงนี้ Exmor R CMOSก็เป็นที่รู้จักทั่วไป และถูกเรียกจนติดปากผู้ใช้ไปแล้ว
กระทั่งล่าสุด โซนี่ ได้ศึกษา และวิจัยให้ CMOS มีความก้าวหน้ามากขึ้น ซึ่งก็คือตัวที่เราต้องการจะกล่าวถึงอีกตัวนั่นก็คือExmor RS CMOS ตัวนี้ก็คือตัวที่ตอนแรกกล่าวถึงว่ารุ่นเรือธงจะหันมาใช้เทคโนโลยีนี้นั่นเอง ถ้าเปรียบกับเทคโนโลยีแรกที่กล่าวถึงไปนั้น แม้ว่าจะแค่เติม S เข้ามาตัวเดียว แต่ความแตกต่างก็ใช่ว่าจะน้อยนิดซะที่ไหนกัน เพราะตัว S นี้มันย่อมาจาก Stack หรือที่เรียกว่า Stacked CMOS

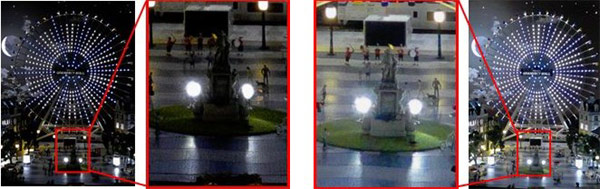

(ด้านซ้าย ไม่มี Stacked CMOS) (ด้านขวา มี Stacked CMOS)
สรุปแล้ว Stacked CMOS มันคืออะไรกันแน่? พูดกันง่ายๆ ก็คือ เป็นเซ็นเซอร์ Exmor RS Stacked CMOS โดยเซ็นเซอร์ตัวนี้ก็คือ BSI CMOS (Back-illuminated CMOS Sensor) ที่พัฒนามาแล้วนั่นเอง ซึ่งเซ็นเซอร์ตัวนี้จะใช้กันใน สมาร์ทโฟน และ แท็บเล็ต ที่ทำให้รูปภาพมีคุณภาพมากยิ่งขึ้นและทำให้การทำงานของเซ็นเซอร์ก็กระชับมากขึ้นด้วย ทำให้ภาพที่ถ่ายออกมามีจุดรบกวน (Noise) น้อยลง และมีสีสันที่สดใสมากยิ่งขึ้น

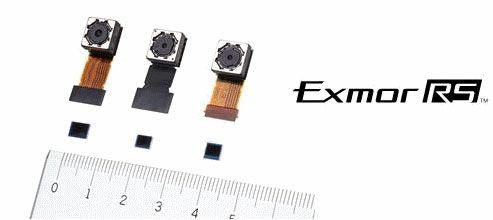

มาดูราคากันครับ
| Model | Shipment date
(planned) | Sample price
(incl. tax) |
|---|
Type 1/3.06
13.13 effective megapixels(*3) | Stacked CMOS image sensor
'IMX135' | January, 2013 | 1,500 JPY |
Imaging module
'IU135F3-Z' | March, 2013 | 8,000 JPY |
Type 1/4
8.08 effective megapixels(*3) | Stacked CMOS image sensor
'IMX134' | March, 2013 | 1,000 JPY |
Imaging module
'IU134F9-Z' | May, 2013 | 5,000 JPY |
Type 1/4
8.08 effective megapixels(*3) | Stacked CMOS image sensor
'ISX014' | October, 2012 | 1,200 JPY |
Imaging module
'IUS014F-Z' | November, 2012 | 6,000 JPY |
|
*3: Based on the method for specifying effective pixels in image sensors
Key specifications
Stacked CMOS image sensors
| Model name | IMX135 | IMX134 | ISX014 |
|---|
| Number of effective pixels | 4208(H) x 3120(V)
13.13M pixels | 3280(H) x 2464(V)
8.08M pixels | 3280 (H) x 2464 (V)
8.08M pixels |
| Image size | Diagonal 5.867 mm
(Type 1/3.06) | Diagonal 4.595 mm
(Type 1/4) | Diagonal 4.6 mm
(Type 1/4) |
| Unit cell size | 1.12 μm (H) x 1.12 μm (V) | 1.12 μm (H) x 1.12 μm (V) | 1.12 μm (H) x 1.12 μm (V) |
| Frame rate | Full | 24 fps | 30 fps | 15 fps |
| 1/2 sub sampling | 48 fps | 60 fps | 30 fps |
| 1/8 sub sampling | Not supported | Not supported | 120 fps |
| HD mode | 1080p 30fps (HDR mode)
1080p 60fps
720p 60fps | 1080p 30fps
720p 30fps (HDR mode)
720p 60fps | 1080p 30fps
720p 60fps |
Sensitivity
(typical value F5.6) | 92mV (Green pixel)
127mV (White pixel) | 92mV (Green pixel)
127mV (White pixel) | 84mV |
Sensor saturation signal
(minimum value) | 260mV | 260mV | 260mV |
Power
supply | Analog | 2.7V | 2.7V | 2.7V |
| Digital | 1.05V | 1.05V | 1.05V |
| Interface | 1.8V | 1.8V | 1.8V, 2.7V |
| Key features | RGBW coding function
HDR movie function | Auto-control function
Picture quality adjustment function |
| Output | MIPI (4lane, 2lane) | MIPI (4lane, 2lane) | MIPI (4lane, 2lane, 1lane) |
| Image output format | Bayer RAW | Bayer RAW | YUV,RGB,RAW, Y/Cb/Cr,
JPEG + YUV (thumbnail), JPEG (4:2:2) |
|
ที่มา
http://www.thaimobilecenter.com
http://www.imaging-resource.com
http://www.sony.net/SonyInfo/News/Press/201208/12-107E/index.html
